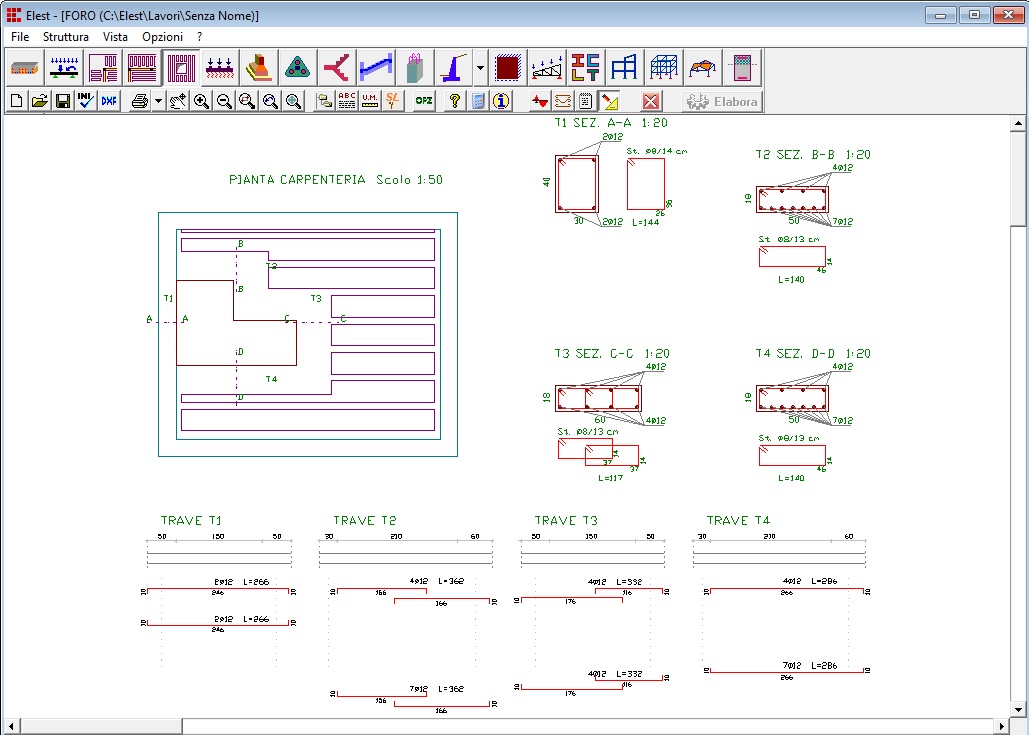

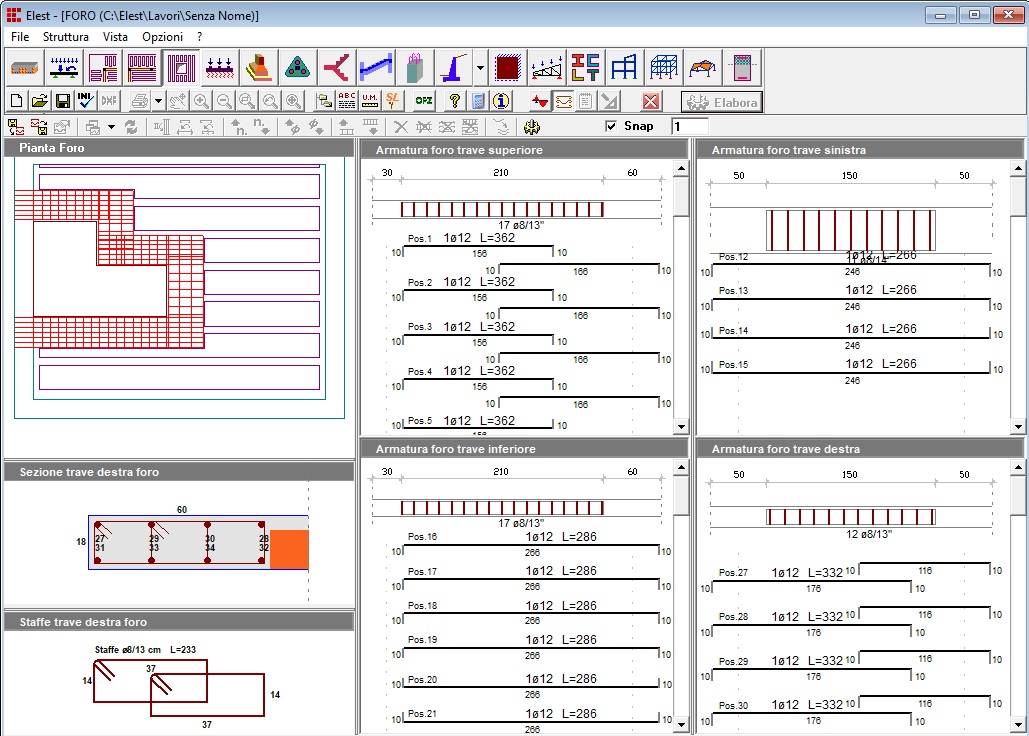

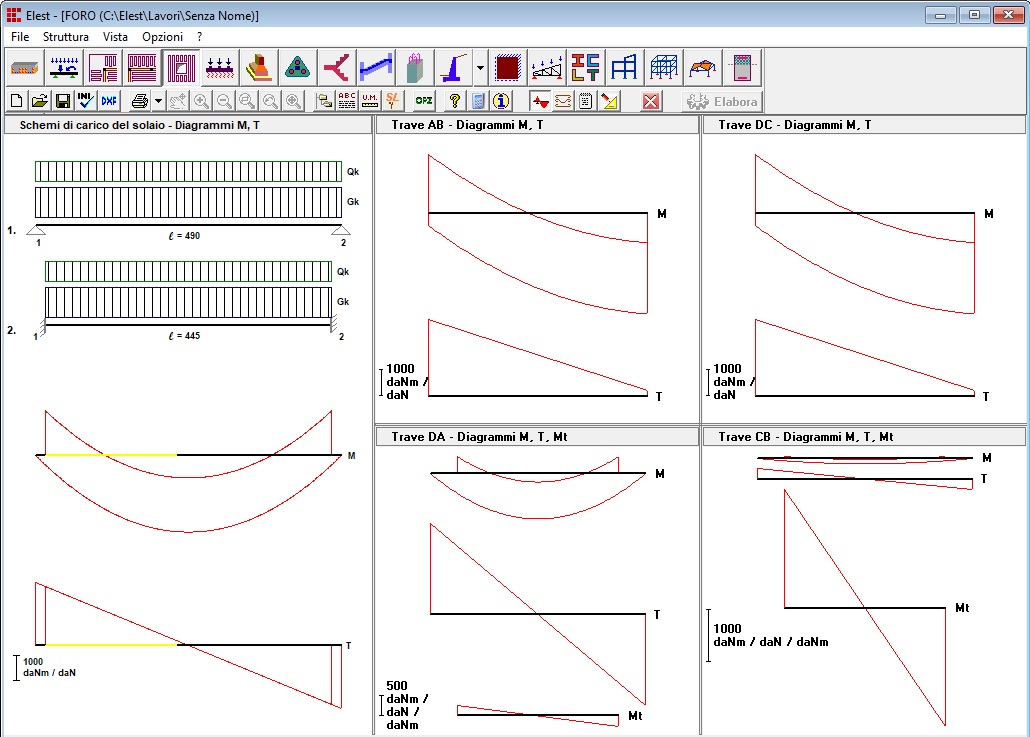

Modulo Foro - Foro/Ribassamento Il modulo Foro consente di progettare un foro che impegni più di un travetto in un solaio latero-cementizio (apertura per il vano ascensore, ribassamento del solaio per impianti sanitari). La forma del vano può essere rettangolare o ad "L". La cerchiatura può essere fatta in c.a. oppure con profili in acciaio. Il programma dimensiona le travi di bordo del foro, progetta e verifica le armature necessarie a flessione, a taglio e a torsione ed inoltre verifica la rigidezza della cerchiatura del foro. CARATTERISTICHE • Schema di calcolo. Le due travi del bordo foro parallele all'orditura del solaio assorbono le caratteristiche di taglio e momento propri dei travetti del solaio interrotti. Le travi ortogonali invece sono soggette anche a torsione. • Disposizione automatica delle armature. Optando per una cerchiatura in c.a., viene predisposta un'armatura longitudinale e a staffe modificabile e integrabile con semplici comandi del mouse. Anche nel caso di utilizzo di profilati in acciaio, il programma propone dei profili facilmente modificabili. • Rigidezza solaio. Il programma calcola la rigidezza laterale del solaio ante-operam e post-operam verificando, nelle due direzioni principali, che non sia variata in modo significativo la rigidezza nel piano del solaio. E’ possibile scegliere di valutare la rigidezza flessionale, tagliante e assiale. • Computo materiali. Il computo viene eseguito per l'acciaio ed il calcestruzzo. Per i ferri, i risultati sono espressi per singolo ferro ed accorpati per diametro. • Elaborati finali. Le risultanze dell’elaborazione comprendono i disegni esecutivi esportabili in formato DXF e la relazione, in formato RTF, arricchita di tutte le necessarie verifiche.
|
|
