Modulo ScaGin




Modulo ScaGin - Scala con trave a ginocchio

 ScaGin progetta e verifica scale in c.a. con trave a ginocchio. I pianerottoli possono essere in calcestruzzo pieno o alleggeriti. Si può optare di fissare lo sfalsamento delle rampe in alternativa allo spessore del pianerottolo. Modificare o integrare le armature risulta semplice ed intuitivo.

CARATTERISTICHE

Schema di calcolo. Lo schema statico è quello di trave ad asse spezzato con appoggi in corrispondenza dei pilastri. Tra le opzioni è possibile adottare un criterio di fascia per i momenti flettenti attraverso il quale le sollecitazioni flettenti verranno ricercate oltre che per la trave appoggiata agli estremi, anche per la trave con gli estremi incastrati. Anche per i momenti torcenti è adottabile un criterio di fascia che simula il comportamento di pianerottoli infinitamente flessibili ed infinitamente rigidi.

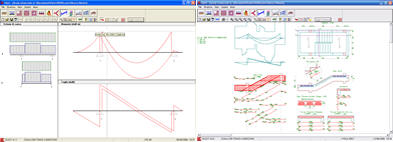

 Disposizione delle armature. Disporre e modificare le armature è semplice ed intuitivo. Bastano pochi clic del mouse per ottenere la configurazione voluta dei ferri e verificare graficamente in modo interattivo la copertura delle sollecitazioni.

 Computo materiali. Il computo viene eseguito per l'acciaio ed il calcestruzzo. Per i ferri, i risultati sono espressi per singolo ferro ed accorpati per diametro.

 Elaborati finali. Le risultanze dell’elaborazione comprendono i disegni esecutivi esportabili in formato DXF e la relazione, in formato RTF, arricchita di tutte le necessarie verifiche.
